EHMUT 72.5kV Outer Cone TypeF, 72.5kV插入式電纜終端匣
電纜末端處理頭
用於 72.5 kV 電壓等級，
SÜDKABEL 提供用於內錐型/體和
外錐型/體連接緊湊型完整的終端產品組合。
對於外錐體應用，
也可以與併接各種不同規格導體終端或連接避雷器多種組合使用。
※72.5kv電纜終端x2組+避雷器x1組的裝置方式

EHFS to 245 kV
72.5 kV、170 kV、245 kV 屋外型乾式矽橡膠絕緣套管電纜終端匣/ 乾式EBA
電纜末端處理頭
符合相關試驗規範的要求， (IEC 60840、IEC 62067、IEC 60815）
提供不同外部絕緣體以配合大氣條件(對於安裝在高海拔地區> 1000 m)
透過使用更長的矽橡膠絕緣體增加飛弧距離或使用具有更高電壓等級的附件

EHFSI to 245kV
72.5kV、170 kV、245 kV屋外型乾式矽橡膠絕緣套管電纜終端匣/ 乾式EBA
電纜末端處理頭
符合相關試驗規範的要求， (IEC 60840、IEC 62067、IEC 60815）
提供不同外部絕緣體以配合大氣條件(對於安裝在高海拔地區> 1000 m)
透過使用更長的矽橡膠絕緣體增加飛弧距離或使用具有更高電壓等級的附件

EHFVC to 170kV 電壓等級170kV
72.5kV&170kV 屋外型矽橡膠套管內充填絕緣油/聚合型EBA
電纜末端處理頭
屋外型終端匣 EHFVC（矽橡膠複合絕緣體套管）/ EBA
主要部件：FRP玻璃纖維增強矽橡膠複合絕緣碍管,
符合相關測試規範的要求（IEC 60840、IEC 62067、IEC 60815）
提供不同外部絕緣體以配合大氣條件（對於安裝在高海拔地區 > 1000 m）
透過使用更長的矽橡膠絕緣體增加飛弧距離或使用更高電壓等級的附件,總高度較短的絕緣體，最大安裝傾斜度可達 30°

EHFV to 170kV 電壓等級至170kV
72.5kV&170kV 屋外型陶瓷碍管內充填絕緣油 / 陶瓷型EBA
電纜末端處理頭
屋外型終端匣EHFV（陶瓷碍管型絕緣套管）/ EBA
符合相關測試規範的要求（IEC 60840、IEC 62067、IEC 60815）
提供不同外部絕緣體以配合大氣條件（對於安裝在高海拔地區> 1000 m)
透過使用更長的瓷絕緣體增加飛弧距離或使用更高電壓等級的附件
總高度較短的絕緣體，最大安裝傾斜度可達 30°

EHFVC to 550kV 電壓等級至550kV
245kV、420kV、550kV 屋外型矽橡膠套管內充填絕緣油 / 聚合型 EBA
電纜末端處理頭
屋外型終端匣EHFVC (矽橡膠複合絕緣體套管）/ EBA
主要部件：FRP玻璃纖維增強矽橡膠複合絕緣碍管
符合相關測試規範的要求（IEC 60840、IEC 62067、IEC 60815）
導體螺栓處的懸臂負載力值,取決於絕緣體的種類和長度總高度較短的絕緣體，最大安裝傾斜度可達 30°

EHFV to 550kV 電壓等級至550kV
245kV、420kV、550kV 屋外型陶瓷碍管內充填絕緣油 / 陶瓷型 EBA
電纜末端處理頭
符合相關測試規範的要求（IEC 60840、IEC 62067、IEC 60815）

EHFST to 170kV 電壓等級至170kV
Dry.Solid 乾式固體絕緣終端匣
72.5kV、170kV 屋外型乾式矽橡膠絕緣套管自持型電纜終端匣 / 乾式 EBA
電纜末端處理頭
符合相關測試規範的要求，( IEC 60840、IEC 62067、IEC 60815）
提供不同外部絕緣體 以配合大氣條件（對於安裝在高海拔地區> 1000 m)

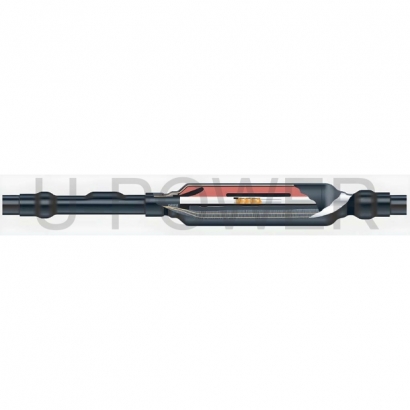

SEHDV(CB)72.5kV-170kV
69kV、161kV電纜中間接續匣:絕緣型/普通型電纜接續匣(IJ、NJ)Type
本器材適用安裝於人孔,涵洞或直埋等裝置場所電壓等級型式72.5 kV ~170 kV
符合相關測試規範的要求
（IEC 60840、IEC 60840 附錄 G、IEC 62067、IEC 62067附錄 G）
適用電壓等級型式72.5 kV 、170kV,供選用 PVC 圓管型外殼或強化玻璃纖維保護外殼的裝置方式,

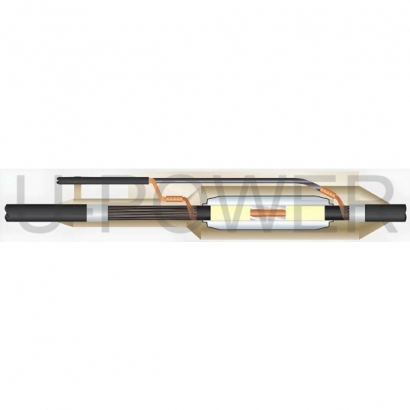

SEHDVCB 245kV -550kV 絕緣接續匣(IJ)Type
245kV、420kV、550kV電纜中間接續匣(IJ、NJ)Type 船型保護外殼
說明:符合相關測試規範的要求
（IEC 60840、IEC 60840 附錄 G、IEC 62067、IEC 62067附錄 G）
※熱縮絕緣套管型外防護體安裝於245 kV 至 550 kV電壓系統僅適用在屋內構架、固定架與線槽上等裝置物場所

Insulation / Normal Joint 符合TPC人孔接續匣規範型式與固定安裝方式
適用截面積範圍(cross-section range) :
185-2000 mm²
可依客戶需求提供其他截面積範圍
other cross sections on request
重量weight : 60-110kg(依導體規範)

12kV - 36 kV
屋內型滑(推)入式電纜末端處理頭 Indoor terminations
電纜末端處理頭
經過各種優化，形成了當今常見的 12 kV 和 24 kV、36kV 多範圍終端。
室內終端的品質顯著超越 DIN VDE 0278-629-1 的規範要求並符合
CENELEC HD 629.1的規範標準。
