末端處理頭

12kV - 36 kV

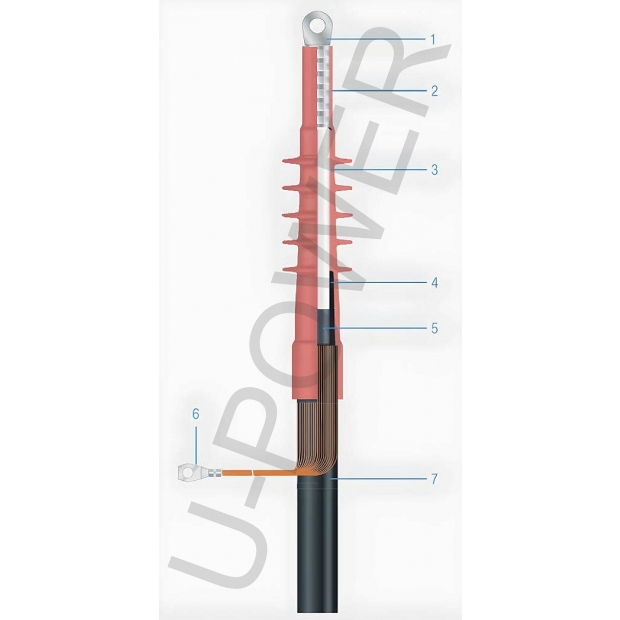

屋內型滑(推)入式電纜末端處理頭 Indoor terminations
電纜末端處理頭
經過各種優化，形成了當今常見的 12 kV 和 24 kV、36kV 多範圍終端。
室內終端的品質顯著超越 DIN VDE 0278-629-1 的規範要求並符合
CENELEC HD 629.1的規範標準。

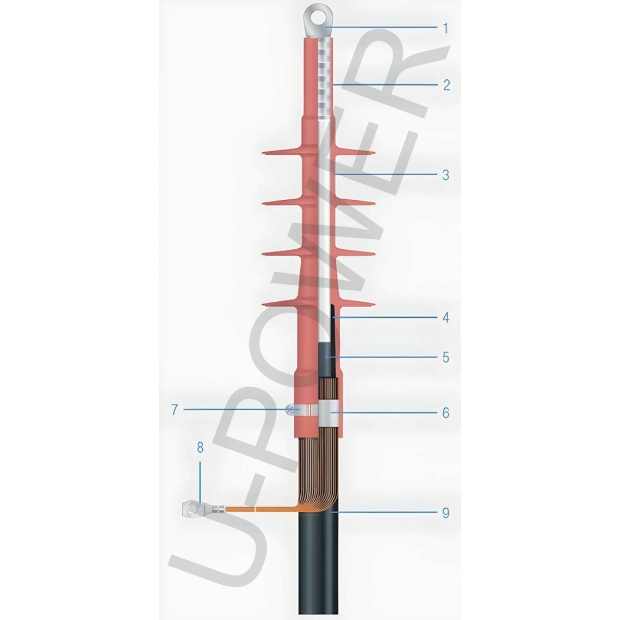

屋內型滑(推)入式電纜末端處理頭 Outdoor terminations
12kV - 36 kV

Interface type1-3 插入式電纜終端接頭
CGIS Type 1、2、3插入式電纜末端處理頭12kV、24kV、36kV、52kV
Accessories for inner cone systems

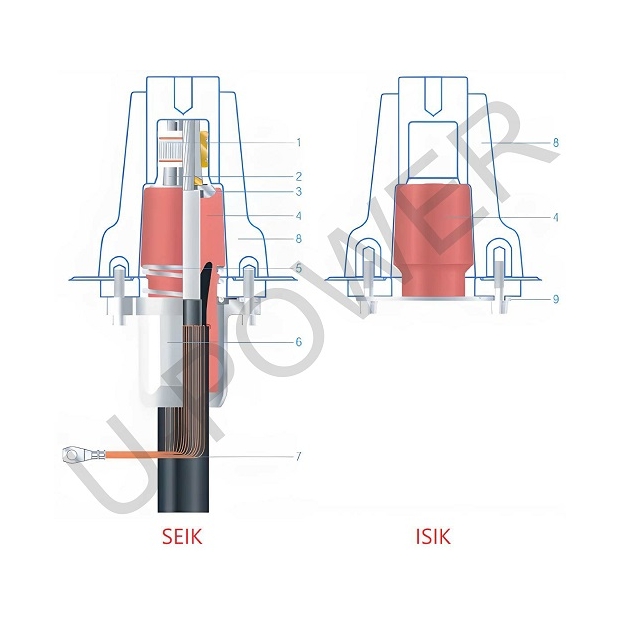

SEIK 型內錐插入式端接適用於符合 EN 50180 和 EN 50181 介面類型 Type/Size1、2 和 3 終端插入式裝置,
用於將 12 - 52 kV XLPE 電纜連接至CGIS金屬封閉開關設備和變壓器TR,
ISIK 型內錐絕緣密封適用於符合 EN 50180 和 EN 50181 (DIN47637)介面型式Type: 1、2 和 3 GIS / RMU終端裝置。

Interface type C (630A/1250A) 插入式電纜終端接頭

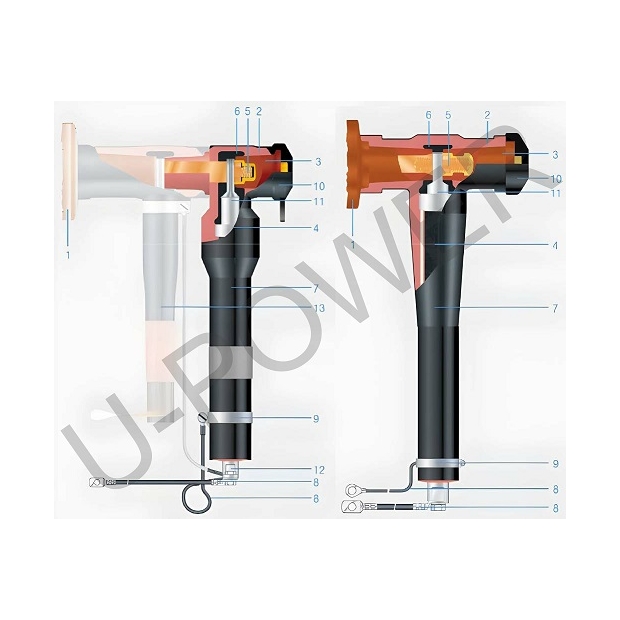

RMU 插入式末端 Type C系類 ( T 型 + 避雷器 )
Cable accessories for outer cone systems
符合 IEC 60099-4, 11/91 規範，
防護等級基於 VDE 標準
結合 DIN VDE 0675 第 5
根據 IEC 和 ANSI C6211-1987
測試驗證過載性能

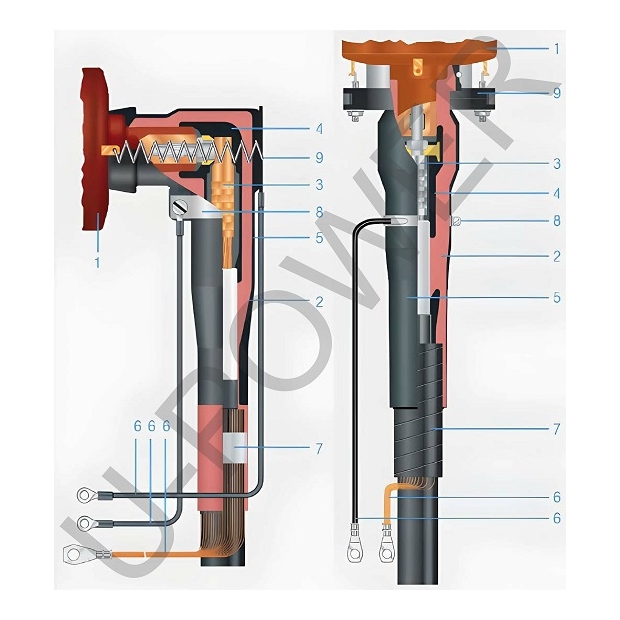

Interface type A (250A) 插入式電纜終端接頭
Cable accessories for outer cone systems
Type A的肘型終端頭和直型插入式終端適用於符合 DIN EN 50180 和 EN 50181 標準、
介面型式:Type A,額定電流 250 A 的外錐套管。
肘型頭及直式插入式端接 SEW 和 SEHDW，
Um 電壓等級 24 kV

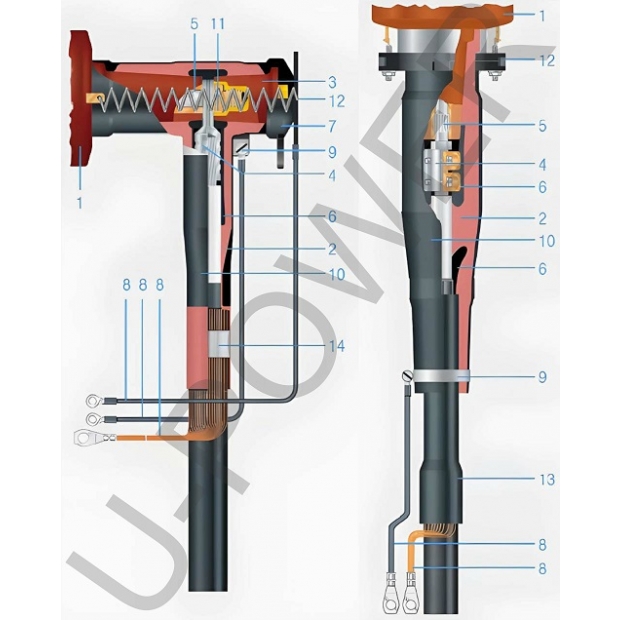

Interface type B (250A/400A) 插入式電纜終端接頭
Cable accessories for outer cone systems
Type B的肘型終端和直型插入式終端適用於符合 DIN EN 50180 和 EN 50181、
介面型式Type B、額定電流 250/400 A 的外錐套管。
肘型及直式插入插入式端子 SET-B，Um 高達 36 kV

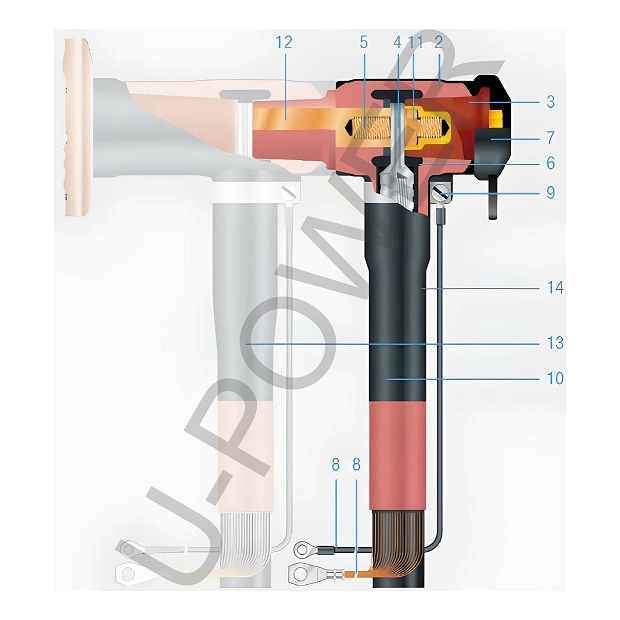

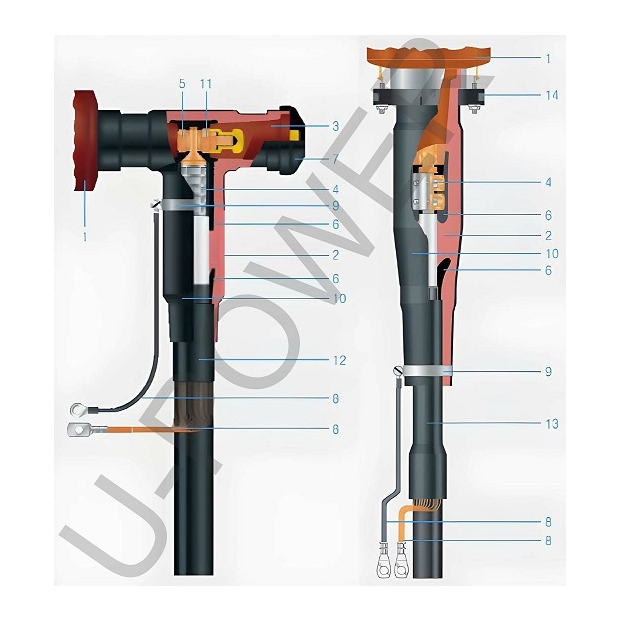

Interface type C (630A/1250A)插入式電纜終端接頭
Cable accessories for outer cone systems
Type C 型 : T 型和直型插入式終端適用於符合 DIN EN 50180 和 EN 50181、
介面型Type C、額定電流 630/1250 A 的外錐體套管。
對稱 T 型插入式端子 SEHDT，Um電壓等級 36 kV

Interface type C (630A/1250A) 插入式電纜終端接頭
Cable accessories for outer cone systems
Type C:雙電纜插入式終端用於連接到系統的緊湊型雙T形插入式終端,
雙電纜連接 T 型插入式終端SEHDK 和 SAK，Um 電壓等級 36 (42) kV

The SAT 24 is a compact T-shaped plug-in termination to connect
XLPE cables up to Um = 24 kV to metal enclosed switchgears. It is
successfully qualified and type tested as compact plug-in according
to DIN VDE 0278-629-1....
