SÜDKABEL

EHSVS 72.5/123/145 Type D/G 插入式(EBG) 電纜末端處理頭
適用於 72.5 kV 至 145 kV 電壓等級
介面尺寸符合 IEC 62271-209、(IEC60859)
環氧樹脂絕碍管
矽橡膠製電應力錐，內部碟型彈簧壓力室組件,
乾式插入式終端匣

EHSVS123/145/170 Types A/B插入式(EBG) 電纜末端處理頭
適用於 123 kV 至 170 kV 電壓等級
絕緣碍管設計符合 IEC 62271-209 的介面尺寸
A/B 型的外部形狀和尺寸相同，頂部導體端不同
終端匣包含由矽橡膠製成的可預組裝應力錐，
透過碟型彈簧壓力室組件與電纜芯線及碍管絕緣體永久彈性密合裝置和可插拔電流接觸環裝置
B 型具有較大的內徑，可適用導體截面積2500 mm²

EHSVS 245/300/362/420/550kV Type E/F/H插入式(EBG)
電纜末端處理頭
適用於245 kV至300 kV（E型）及
362 kV至550 kV（F 型）電壓等級
H 型適用導體截面積最大為 3200 mm²
終端匣所有型號均包含由矽橡膠製成的可預組裝應力錐，
透過碟型彈簧壓力室組件與電纜芯線及碍管絕緣體實現永久彈性密合裝置。
單相絕緣碍管符合 IEC 62271-209 的介面尺寸

EHTVS 72.5/123/145 Type D/G 插入式(EBO)
電纜末端處理頭
適用於 72.5 kV 至 145 kV 電壓等級
IEC 62271-209、(IEC60589)
環氧樹脂絕緣碍管
矽橡膠製成的應力錐,內部碟型彈簧壓力室組件,
和可插拔電流接觸環裝置。

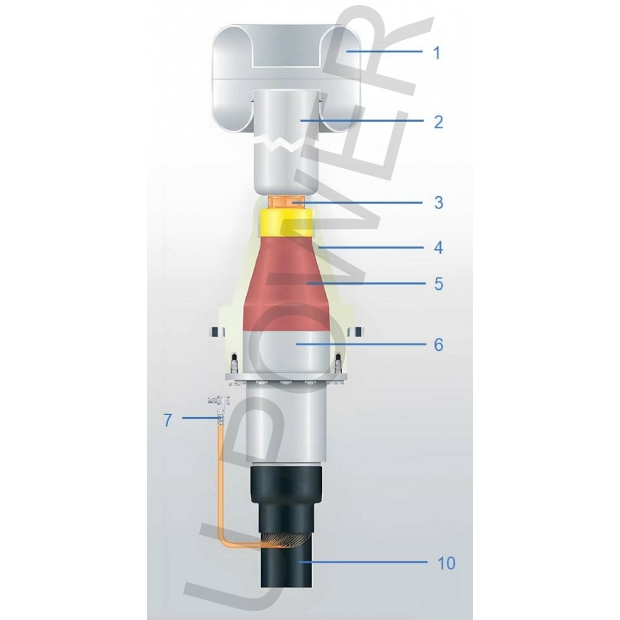

EHTVS 123/145/170 Type A/B插入式(EBO)
電纜末端處理頭
TR 浸油型電纜終端匣 (EB0) IEC/DINEN50299 Type
Compact terminations EHTVS (for oil-filled transformers)
可插拔緊湊型終端
A 型和 B 型 EHTVS適用於123kV至170kV高壓XLPE絕緣電纜安裝連接在變壓器上。
適用於 123 kV 至170 kV的電壓等級設計
符合IEC/DIN VDE 要求。
與 EHSVS 系列一樣，均包含由矽橡膠製成的可預組裝
電應力錐，透過碟型彈簧壓力室組件與電纜芯線及碍管絕緣體實現永久彈性密合裝置
依DIN EN 50299規範，變壓器的電纜箱/導口的開孔要求需（Ø260 mm）。

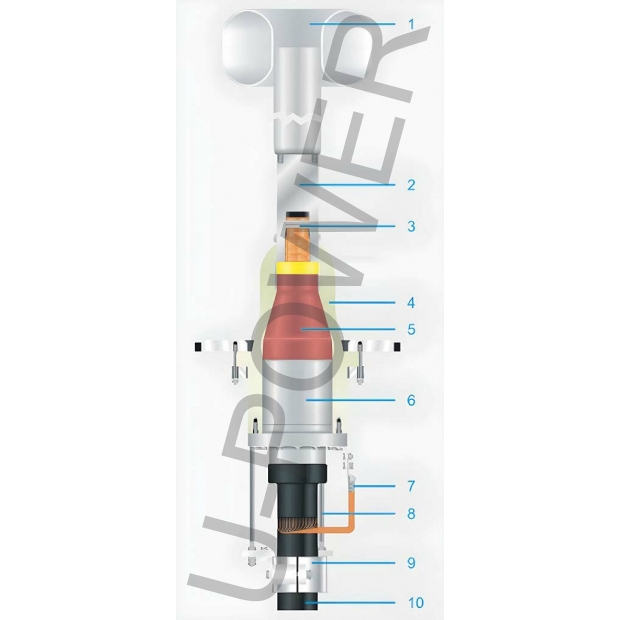

EHTVS 245/300 Type E 插入式(EBO)
電纜末端處理頭
適用於245 kV至300 kV（E型）電壓等級
H 型適用導體截面積最大為 3200 mm²
矽橡膠製成的可預組裝電應力錐，透過碟型彈簧壓力室組件與電纜芯線及碍管絕緣體實現永久彈性密合裝置
單相絕緣碍管符合 IEC 62271-209 的介面尺寸

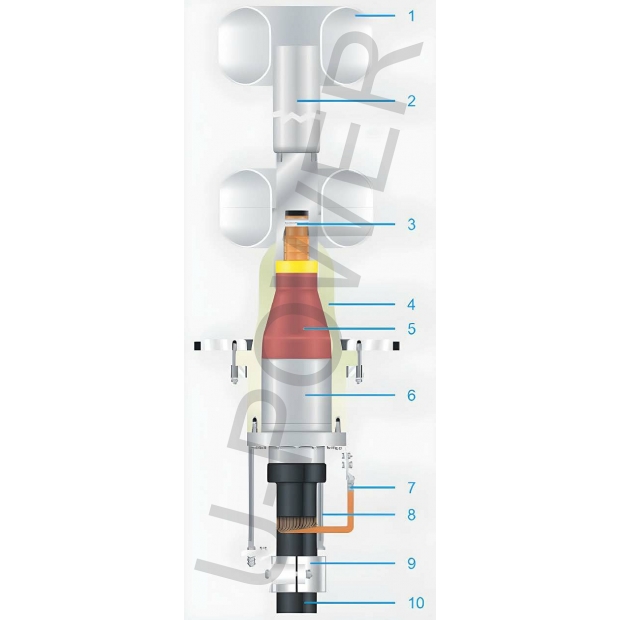

EHTVS 362/420/550 Type F 插入式(EBO)
電纜末端處理頭
適用於362 kV至550 kV（F 型）電壓等級
H 型適用導體截面積最大為 3200 mm²
矽橡膠製成的可預組裝電應力錐，
透過碟型彈簧壓力室組件與電纜芯線及碍管絕緣體實現永久彈性密合裝置,絕緣碍管符合 IEC 62271-209 的介面尺寸

EHSDV to 300kV
72.5kV 、170kV、245kV、300 kV GIS電纜終端匣
絕緣礙管內充填絕緣油型
SF6-GIS termination (EBG) 電纜末端處理頭
適用於72.5kV至300kVGIS 氣封型電纜終端匣
SF6 GIS氣體絕緣開關設備終端匣,環氧樹脂絕緣碍管內充填絕緣油型。
介面尺寸符合 IEC TS 60859 標準，或GIS開關設備和電纜系統供應商針對相關特定的應用。
※可提供絕緣油平衡器皿,適用於電纜導體較大截面積(800mm2~2000mm2)電纜尺寸,或終端匣裝置場所是由上往下的安裝方式,或於水平的安裝方式。

EHTV to 300kV
72.5kV 、170kV、245kV、300 kV TR電纜終端匣
絕緣礙管內充填絕緣油型
Transformer terminations (EBO) 電纜末端處理頭

適用於72.5kV至300kV變壓器浸油型電纜終端匣
變壓器終端匣,環氧樹脂製絕緣碍管內充填絕緣油型。
介面尺寸符合 EN 50299 和 IEC TS 60859，或由TR變壓器和電纜供應商決定的特定應用方式。
※可提供絕緣油平衡器皿,適用於電纜導體較大截面積(800mm2~2000mm2)電纜尺寸,或終端匣裝置場所是由上往下的安裝方式,或於水平的安裝方式。

EHSIK 72.5kV Type3, 72.5kV插入式電纜終端匣
電纜末端處理頭
絕緣內錐端安裝於金屬封閉開關設備GIS或變壓器TR供連接
適用符合 EN 50180、EN 50181 和 EN 50673
絕緣內錐介面型式Type 3
適用於符合 IEC 62271-209
電壓等級 72.5 kV
導體截面積為 95 至 800 mm²
電應力錐、導體緊湊型的組裝
額定電流高達1250 A
根據 IEC 60840 進行資格認證和型式試驗

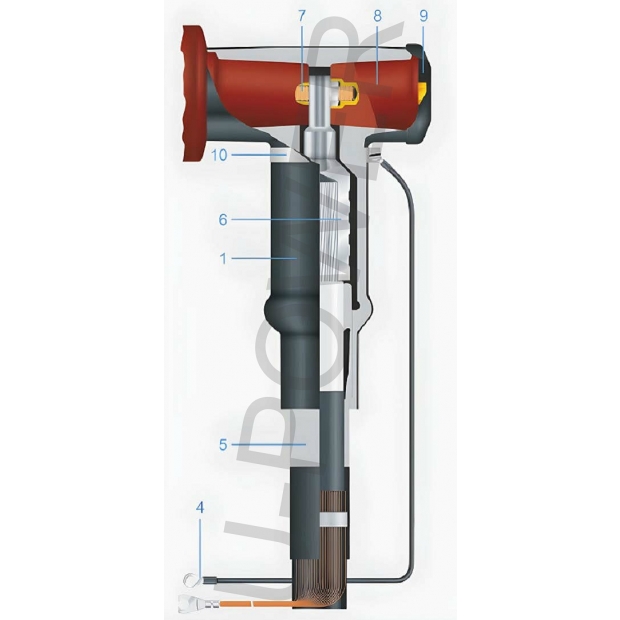

EHSAT 72.5kV Outer Cone TypeF, 72.5kV插入式電纜終端匣
電纜末端處理頭
絕緣外錐T型終端用於連接金屬封閉開關設備GIS或變壓器TR供連接
適用於符合 EN 50180、EN 50181
絕緣外錐介面型式 Type F
適用於符合 IEC 62271-209
電壓等級 72.5 kV
導體截面積為 95 至 1000 mm²
螺栓型導體引出棒連接方式
額定電流 : 630A / 1250A / 2500A

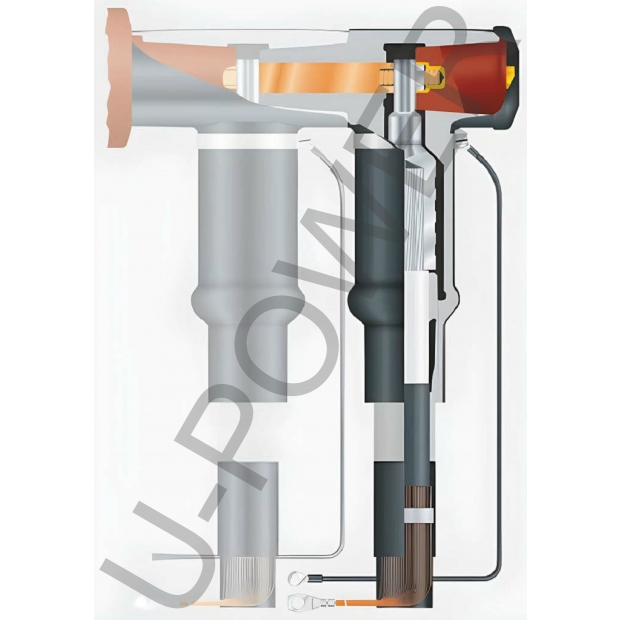

EHSAK 72.5kV Outer Cone TypeF, 72.5kV插入式電纜終端匣
電纜末端處理頭
用於 72.5 kV 電壓等級，
SÜDKABEL 提供用於內錐型/體和
外錐型/體連接緊湊型完整的終端產品組合。
對於外錐體應用，
也可以併接各種不同規格導體終端或連接避雷器多種組合使用。
※72.5kv電纜終端x2組的裝置方式
