GIS 氣封型電纜終端匣(EBG)IEC Type

  • MORE

    GIS 氣封型電纜終端匣(EBG) IEC Type

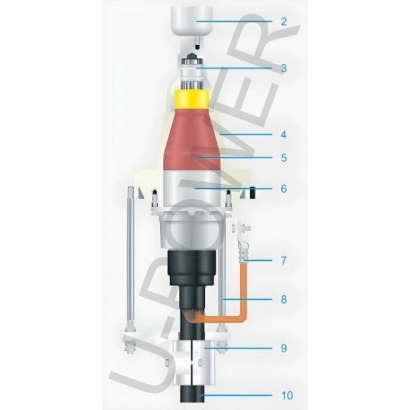

    EHSVS 72.5/123/145 Type D/G 插入式(EBG) 電纜末端處理頭
    適用於 72.5 kV 至 145 kV 電壓等級
    介面尺寸符合 IEC 62271-209、(IEC60859)
    環氧樹脂絕碍管
    矽橡膠製電應力錐,內部碟型彈簧壓力室組件,
    乾式插入式終端匣
  • MORE

    GIS 氣封型電纜終端匣(EBG) IEC Type

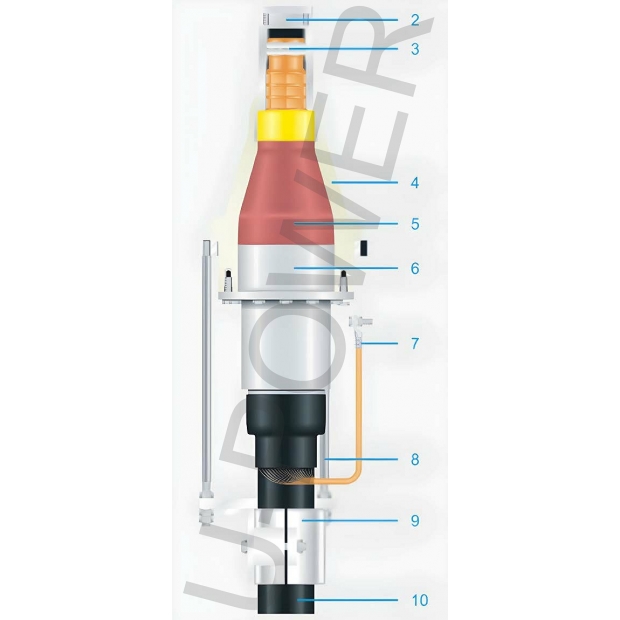

    EHSVS123/145/170 Types A/B插入式(EBG) 電纜末端處理頭
    適用於 123 kV 至 170 kV 電壓等級
    絕緣碍管設計符合 IEC 62271-209 的介面尺寸
    A/B 型的外部形狀和尺寸相同,頂部導體端不同
    終端匣包含由矽橡膠製成的可預組裝應力錐,
    透過碟型彈簧壓力室組件與電纜芯線及碍管絕緣體永久彈性密合裝置和可插拔電流接觸環裝置
    B 型具有較大的內徑,可適用導體截面積2500 mm²
  • MORE

    GIS 氣封型電纜終端匣(EBG) IEC Type

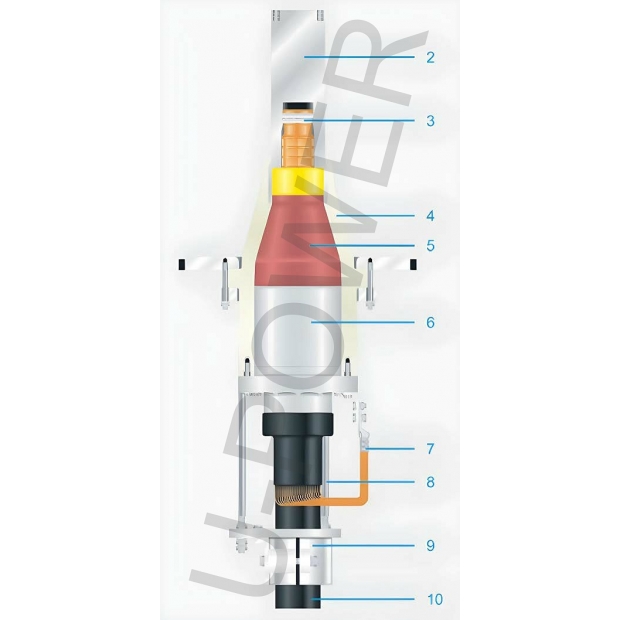

    EHSVS 245/300/362/420/550kV Type E/F/H插入式(EBG)
    電纜末端處理頭
    適用於245 kV至300 kV(E型)及
    362 kV至550 kV(F 型)電壓等級
    H 型適用導體截面積最大為 3200 mm²
    終端匣所有型號均包含由矽橡膠製成的可預組裝應力錐,
    透過碟型彈簧壓力室組件與電纜芯線及碍管絕緣體實現永久彈性密合裝置。
    單相絕緣碍管符合 IEC 62271-209 的介面尺寸
  • MORE

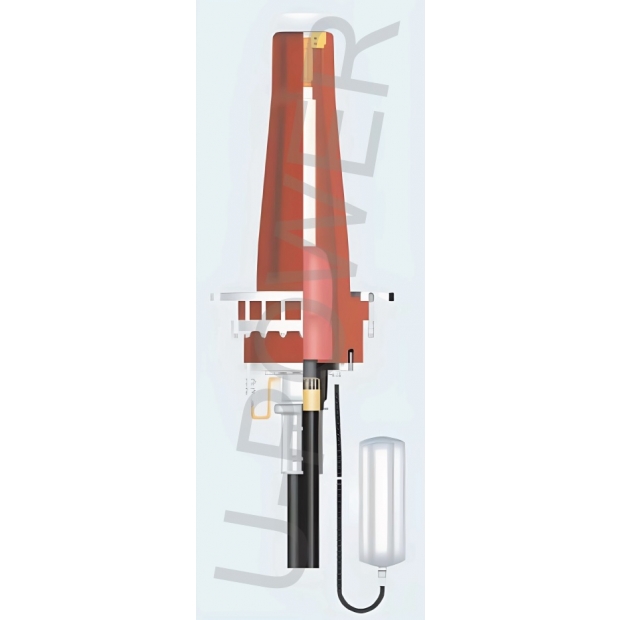

    8.EHSDV TO 300.jpg

    GIS 氣封型電纜終端匣(EBG)

    EHSDV to 300kV
    72.5kV 、170kV、245kV、300 kV GIS電纜終端匣
    絕緣礙管內充填絕緣油型
    SF6-GIS termination (EBG) 電纜末端處理頭
    適用於72.5kV至300kVGIS 氣封型電纜終端匣
    SF6 GIS氣體絕緣開關設備終端匣,環氧樹脂絕緣碍管內充填絕緣油型。
    介面尺寸符合 IEC TS 60859 標準,或GIS開關設備和電纜系統供應商針對相關特定的應用。
    ※可提供絕緣油平衡器皿,適用於電纜導體較大截面積(800mm2~2000mm2)電纜尺寸,或終端匣裝置場所是由上往下的安裝方式,或於水平的安裝方式。
