GIS 氣封型電纜終端匣(EBG) IEC Type
EHSVS 72.5/123/145 Type D/G 插入式(EBG) 電纜末端處理頭
適用於 72.5 kV 至 145 kV 電壓等級
介面尺寸符合 IEC 62271-209、(IEC60859)
環氧樹脂絕碍管
矽橡膠製電應力錐,內部碟型彈簧壓力室組件,
乾式插入式終端匣
適用於 72.5 kV 至 145 kV 電壓等級
介面尺寸符合 IEC 62271-209、(IEC60859)
環氧樹脂絕碍管
矽橡膠製電應力錐,內部碟型彈簧壓力室組件,
乾式插入式終端匣
MORE
TR 浸油型電纜終端匣 (EB0) IEC Type
EHTVS 72.5/123/145 Type D/G 插入式(EBO)
電纜末端處理頭
適用於 72.5 kV 至 145 kV 電壓等級
IEC 62271-209、(IEC60589)
環氧樹脂絕緣碍管
矽橡膠製成的應力錐,內部碟型彈簧壓力室組件,
和可插拔電流接觸環裝置。
電纜末端處理頭
適用於 72.5 kV 至 145 kV 電壓等級
IEC 62271-209、(IEC60589)
環氧樹脂絕緣碍管
矽橡膠製成的應力錐,內部碟型彈簧壓力室組件,
和可插拔電流接觸環裝置。
MORE
TR 浸油型電纜終端匣 (EB0)
EHTV to 300kV
72.5kV 、170kV、245kV、300 kV TR電纜終端匣
絕緣礙管內充填絕緣油型
Transformer terminations (EBO) 電纜末端處理頭
適用於72.5kV至300kV變壓器浸油型電纜終端匣
變壓器終端匣,環氧樹脂製絕緣碍管內充填絕緣油型。
介面尺寸符合 EN 50299 和 IEC TS 60859,或由TR變壓器和電纜供應商決定的特定應用方式。
※可提供絕緣油平衡器皿,適用於電纜導體較大截面積(800mm2~2000mm2)電纜尺寸,或終端匣裝置場所是由上往下的安裝方式,或於水平的安裝方式。
72.5kV 、170kV、245kV、300 kV TR電纜終端匣
絕緣礙管內充填絕緣油型
Transformer terminations (EBO) 電纜末端處理頭
適用於72.5kV至300kV變壓器浸油型電纜終端匣
變壓器終端匣,環氧樹脂製絕緣碍管內充填絕緣油型。
介面尺寸符合 EN 50299 和 IEC TS 60859,或由TR變壓器和電纜供應商決定的特定應用方式。
※可提供絕緣油平衡器皿,適用於電纜導體較大截面積(800mm2~2000mm2)電纜尺寸,或終端匣裝置場所是由上往下的安裝方式,或於水平的安裝方式。
MORE
再生能源離岸風機GIS及TR插入型電纜終端匣(EBG/EBO) 電纜末端處理頭
EHSIK 72.5kV Type3, 72.5kV插入式電纜終端匣
電纜末端處理頭
絕緣內錐端安裝於金屬封閉開關設備GIS或變壓器TR供連接
適用符合 EN 50180、EN 50181 和 EN 50673
絕緣內錐介面型式Type 3
適用於符合 IEC 62271-209
電壓等級 72.5 kV
導體截面積為 95 至 800 mm²
電應力錐、導體緊湊型的組裝
額定電流高達1250 A
根據 IEC 60840 進行資格認證和型式試驗
電纜末端處理頭
絕緣內錐端安裝於金屬封閉開關設備GIS或變壓器TR供連接
適用符合 EN 50180、EN 50181 和 EN 50673
絕緣內錐介面型式Type 3
適用於符合 IEC 62271-209
電壓等級 72.5 kV
導體截面積為 95 至 800 mm²
電應力錐、導體緊湊型的組裝
額定電流高達1250 A
根據 IEC 60840 進行資格認證和型式試驗
MORE

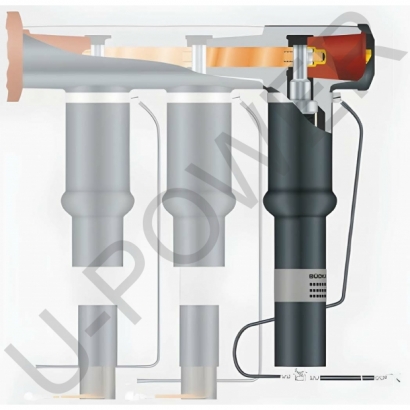

再生能源離岸風機GIS及TR插入式電纜終端匣(EBG/EBO) 電纜末端處理頭
EHMUT 72.5kV Outer Cone TypeF, 72.5kV插入式電纜終端匣
電纜末端處理頭
用於 72.5 kV 電壓等級,
SÜDKABEL 提供用於內錐型/體和
外錐型/體連接緊湊型完整的終端產品組合。
對於外錐體應用,
也可以與併接各種不同規格導體終端或連接避雷器多種組合使用。
※72.5kv電纜終端x2組+避雷器x1組的裝置方式
電纜末端處理頭
用於 72.5 kV 電壓等級,
SÜDKABEL 提供用於內錐型/體和
外錐型/體連接緊湊型完整的終端產品組合。
對於外錐體應用,
也可以與併接各種不同規格導體終端或連接避雷器多種組合使用。
※72.5kv電纜終端x2組+避雷器x1組的裝置方式
MORE
69kV電纜運轉電流容量表及附屬器材選用說明
CURRENT RATING FOR XLPE CABLES Continued/Current rating for single-core cables, amperes
SÜDKABEL 69kV Cable Accessories / U-POWER Cable Installation
SÜDKABEL 69kV Cable Accessories / U-POWER Cable Installation
MORE
161kV電纜運轉電流容量表及附屬器材選用說明
CURRENT RATING FOR XLPE CABLES Continued/Current rating for single-core cables, amperes
SÜDKABEL 170KV Cable Accessories / U-POWER Cable Installation
SÜDKABEL 170KV Cable Accessories / U-POWER Cable Installation
MORE

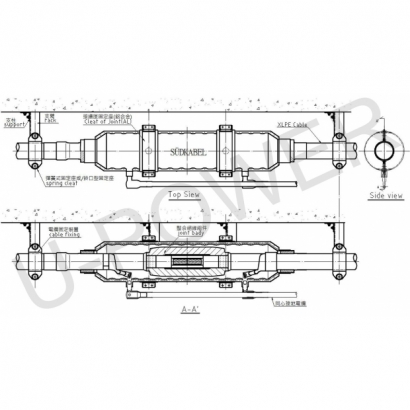

台電型式絕緣接續匣及普通接續匣 69 kV、161 kV (IJ/NJ)Type
Insulation / Normal Joint 符合TPC人孔接續匣規範型式與固定安裝方式
適用截面積範圍(cross-section range) :
185-2000 mm²
可依客戶需求提供其他截面積範圍
other cross sections on request
重量weight : 60-110kg(依導體規範)
適用截面積範圍(cross-section range) :
185-2000 mm²
可依客戶需求提供其他截面積範圍
other cross sections on request
重量weight : 60-110kg(依導體規範)
